Многофункциональный преобразователь ZMD31050
|
|
Характеристики:
- Цифровая компенсация нуля, чувствительноти, температурного дрейфа и нелинейности
- Совместимость практически со всеми типами мостовых сенсоров
- Цифровая калибровка: быстро и точно
- Выбор источника для термокомпенсации: мост, внутренний диод или термистор
- Опции выходного сигнала: напряжение (0...5)V, ток (4...20)mA, ШИМ, 12C,SPI, ZACwire (однопроводной интерфейс), релейный
- Настройка разрешения выходного сигнала (до 15 бит) с частотой выборки до 3,9kHz
- Выбор типа питания моста: ратиометрическое напряжение, постоянное напряжение или постоянный ток
- Наличие входного канала для внешнего температурного датчика
- Контроль цепей сенсор
- Диапазон температур, в зависимости от версии микросхемы, от -50 до +150С
- Напряжение питания от 2,7В до 5,5В, с внешним JFET-транзистором до 30В
- Тип корпуса SSOP16
- Высокая точность (+-0,1% шкалы @-25...85C; +-0,25% шкалы @-50...150C)
Общее описание:
ZMD31050 - это CMOS интегральная микросхема для высокоточного усиления и коррекции сигналов мостового и температурного сенсоров. Микросхема обеспечивает цифровую компенсацию нуля сенсора, чувствительности, температурного дрейфа и нелинейности с помощью 16-разрядного RISCмикроконтроллера, выполняющего алгоритм поминомиальной коррекции. Калибровочные коэффициенты хранятся во внутренней энергонезависимой памяти EEPROM.
Микросхема работает практически с любыми типами сенсоров (например, пьезорезистивные, толстопленочная керамика или выполненнных на стальной мембране). Дополнительно, микросхема может обрабатывать сигнал отдельно температурного сенсора. Двунаправленный интерфейс (I2C, SPI, ZACwire) может использоваться для простого управления от компьютера процедурой калибровки.
Микросхема специально спроектирована для применения с датчиками давления. Но она может применяться и с датчиками силы, момента, ускорения, угла, положения и другими.

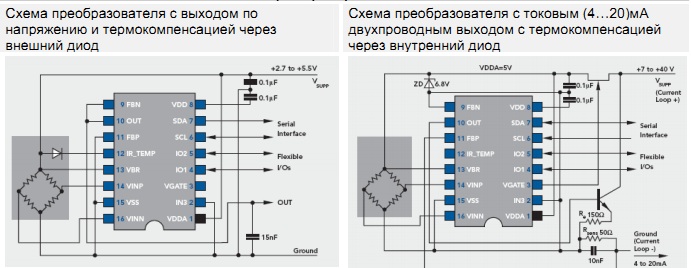

Примеры применения:
