Быстродействующий преобразователь сигнала для автомобильных применений ZMD31150

Характеристики:

Цифровая компенсация нуля, чувствительноти, температурного дрейфа и нелинейности
Совместимость практически со всеми типами мостовых сенсоров
Выбор источника для термокомпенсации: мост, внутренний диод, внешний диод или термистор
Опции выходного сигнала: аналоговое напряжение (0...5)V или ZACwire (цифровой однопроводной интерфейс)
Калибровка через однопроводной интерфейс (через контакт AOUT - выходной сигнал)
Частота выборки до 7,8kHz
Время ответа max 250us
Защита от перенапряжений до 33V
Защита от обратной полярности и короткого замыкания
Диапазон температур, в зависимости от версии микросхемы, от -50 до +150С
Напряжение питания от 4,5V до 5,5V
Тип корпуса SSOP16
Высокая точность (+-0,1% шкалы @ -25...85C; +-0,25% шкалы @ -50...150C)

Общее описание:

ZMD31150 - это CMOS интегральная микросхема для высокоточного усиления и коррекции сигналов мостового и температурного сенсоров. Микросхема обеспечивает цифровую компенсацию нуля сенсора, чувствительности, температурного дрейфа и нелинейности. Микросхема работает практически с любыми типами сенсоров. Микросхема ZMD31150 оптимизирована для автомобильных применений. Она имеет специальную защиту цепей и отличную электромагнитную совместимость.

Пример применения:

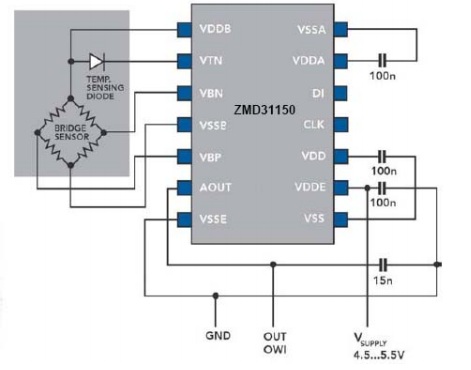

Схема с выходом по напряжению с температурной компенсацией через внешний диод
