Драйвер светодиодов ZLED7000 |
 |
ZLED7000 представляет
собой индуктивный понижающий
преобразователь. Микросхема оптимальна
для управления одним соединенных
последовательно). ZLED7000 работает в
непрерывном режиме и идеально подходит
для низковольтных систем освещения,
рабо ющих в диапазоне от 6 до 40 В
постоянного тока. ZLED7000 минимизирует
потребление тока, оставаясь в режиме
ожидания с изким отреблением ыход в
выключенном состоянии) до тех пор пока к
выводу ADJ приложено напряжение ≥ 0.3V.
В рабочем режиме, ZLED7000
управлять светодиодами с выходным током
≤ 750мА (≤ 30Вт выходной мощности) с
помощью внешней подс ройки. Для
управления средним выходным ком
используется нешний резистор.
Характеристики:
-
Эффективность до 95%
- Работа в непрерывном режиме в широким
диапазоне входных напряжений от 6 до 40 В
- Один вход для включения / выключения или
регулировки яркости с помощью ШИМ сигнала
или напряжения постоянного тока
- Частота переключений: ≤ 1MHz
- Диапазон регулировки: 1200:1 (тип.)
- Точность задания выходного тока: 5% (тип.)
- Встроенная защита от перегрева и холостого
хода
- Минимум внешних компонентов
- Выходной ток до ≤ 750mA
- Корпус SOT89-5
Применение:
- Световые светодиодные вывески и различные
дисплеи
- Светодиодные светофоры и уличное освещение
(низкого напряжения)
- Архитектурное светодиодное освещение, в том
числе низковольтные приложения для зданий
- Замена галогенных источников светодиодами
(низкого напряжения)
- Светодиодная подсветка
- Внешнее и внутреннее светодиодное
освещение,
- в том числе приложений, требующих низкого
напряжения
- Системы промышленного назначения,
требующие низкого напряжения

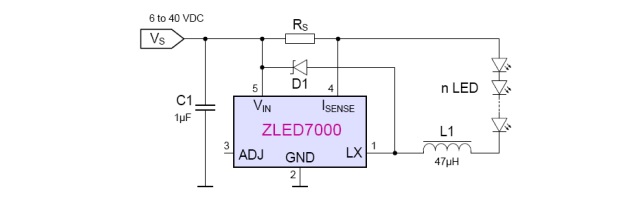

Типичная схема включения:
