Драйвер светодиодов zled7010

Драйвер светодиодов ZLED7010 представляет собой индуктивный понижающий преобразователь. Микросхема оптимальна для управления одним или несколькими светодиодами (соединенных последовательно). ZLED7010 работает в непрерывном режиме и идеально подходит для низковольтных систем освещения, работающих в диапазоне от 6 до 40В постоянного тока. ZLED7010 минимизирует потребление тока, оставаясь в режиме ожидания с низким потреблением (выход в выключенном состоянии) до тех пор пока к выводу ADJ приложено напряжение ≥ 0.3V. ZLED7010 может управлять светодиодами с выходным током ≤750мА (≤30Вт выходной мощности). Для управления средним выходным током используется внешний резистор. Линейность достигается посредством внешнего сигнала управления на вывод ADJI микросхемы ZLED7010, либо с использованием сигнала с широтно- импульсной модуляцией либо напряжения постоянного тока ZLED7010 обеспечивает температурную компенсацию для поддержания стабильного и надежного управления светодиодом. Перегрев фиксируется NTC термистором, установленным в непосредственной близости от светодиодов. При превышении температуры происходит автоматическое уменьшение тока через светодиод. После достижения безопасной температуры, значение тока возвращается к исходному значению Информация с датчика температуры может каскадно подаваться на несколько драйверов ZLED7010, с максимальным числом 13

Характеристики:

Эффективность до 95%
Работа в непрерывном режиме в широким диапазоне входных напряжений от 6 до 40 В
Один вход для включения / выключения или регулировки яркости с помощью ШИМ сигнала или напряжения постоянного тока
Частота переключений: ≤ 1MHz
Диапазон регулировки: 1200:1 (тип.)
Точность задания выходного тока: 5% (тип.)
Встроенная температурная компенсация и защита от отсутствия нагрузки
Минимум внешних компонентов
Выходной ток до ≤ 750mA
Корпус SOT8

Применение:

Световые светодиодные вывески и различные дисплеи
Светодиодные светофоры и уличное освещение
Источники постоянного тока общего применения
Архитектура / строительство светодиодное освещение
Освещение домов
Светодиодная подсветка
Светодиодное освещение внутри и вне помещений,
Системы промышленного назначения, требующие низкого напряжения

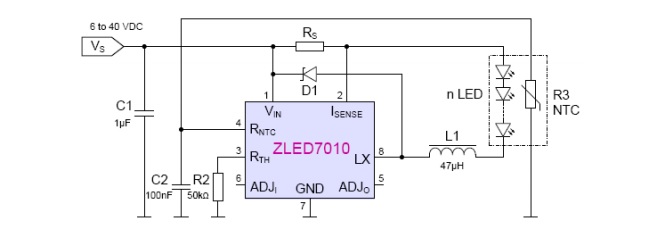

Типовая схема включения:
