WTD19 Промышленный датчик давления
|
|
WTD19 промышленный сенсор давления является одним из стандартных и популярных сенсоров давления, которые предназначены для измерения газов и жидкостей.Это сенсор давления с чувствительным кремниевым пьезорезистивным чипом. Корпус заполнен маслом,чтобы передать давление. WTD19 сенсор был спроектирован для промышленного применения .
Меры предосторожности
1. Не трогать мембрану руками и другими предметами, в противном случае, она может быть повреждена.2. Защиты полярности у датчика давления нет, если питание и выход наоборот присоединены.
3. В корпусе мы отмечаем букву «H»в положительной конце давления и букву «L» в отрицательной конце давления.Нельзя наоборот присоединить.

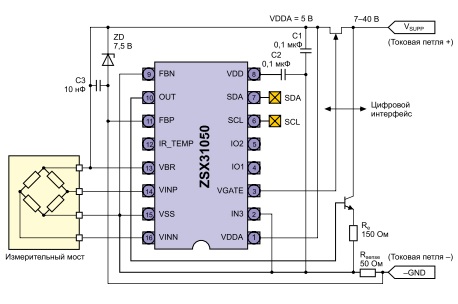

| Диапазон давления | 35kPa, 70kPa, 100kPa, 250kPa, 400kPa, 600kPa, 1MPa, 1.6MPa, 2.5Mpa (Бар and psi единицы возможно ) | ||
| Перегрузка | Range | Positive Overpressure | Negative Overpressure |
| 35kpa | 70kpa | 35kpa | |
| 70kpa | 150kpa | 70kpa | |
| 100kpa | 200kpa | 100kpa | |
| 250kpa | 500kpa | 250kpa | |
| 400kpa | 800kpa | 400kpa | |
| 600kpa | 1200kpa | 600kpa | |
| 1Mpa | 2Mpa | 1Mpa | |
| 1.6Mpa | 3.2Mpa | 1Mpa | |
| 2.5Mpa | 5Mpa | 1Mpa | |
| Выход «нуля» | ±2мВ | ||
| Выход «диапозона» | 100мВ(типичный) | ||
| Точность | ±0.25%F.S. (Типичный) | ||
| Питание | 1.5mA (Типичный) | 5В постоянного тока |10В постоянного тока | ||
| Диапазон термокомпенсации | 0--60°С(типичный) | ||
| Диапазон температуры рабочих сред | -40-125°С | ||
| Диапазон температуры хранения | -40-125°С | ||
| Сопротивление изоляции | >200Mohm/250VDC | ||
| Коэффициент «нуля» | 0.02%F.S. /°С (≥100kPa) |0.04%F.S. /°С (<100kPa) | ||
| Коэффициент «диапозона» | 0.02%F.S. /°С (≥100kPa) |0.04%F.S. /°С (<100kPa) | ||
| Сопротивление Моста | Typ. | max. | unit |
| 2600 | 5500 | Ом | |
| Долговременная стабильность | 0.3%F.S./годr | ||
| Статическое давление | 20MPa(Max.) | ||
| Вибрация | 20g (20--5000HZ) | ||
| Устойчивость к удару | 100g, 10ms | ||
| Время отклика | ≤1ms(10% to 90%F.S.) | ||
| Срок службы | 10*106(цикл) | ||
| Заполняющее масло | Silicon Oil (typical) | (fluorin oil, olive oil available) | ||
| Уплотнительное кольцо | NBR, Viton | ||
| Материал корпуса | Stainless steel 316L | ||
| Провод | 39×φ0.015, Silicon shielded, 200°С bearing 4 wire (typical) | 5 wire (available) | ||
| Масса | 36g(примерно) | ||
| Провод | Присоединение |
|---|---|---|
| ____красный | Питание+ | |
| ____синий | Питание- | |
| ____желтый | Выход+ | |
| ____белый | Выход- |
| |||
| Указывайте диапазон непосредственно | C: 1.5мA | ||
| C2:Другие (по заказу) | |||
